PoE-комутатор ONV-H1064PSD некерований 6 портів 10/100 Мбіт/с (4 PoE+) 65 Вт

Живлення й дані одним кабелем до кожної з чотирьох IP-камер; у режимі Extend — до 250 м.

ONV-H1064PSD — некерований 6-портовий PoE-комутатор: чотири порти 10/100 Мбіт/с із живленням PoE+ і два порти uplink для підключення відеореєстратора або решти мережі. Кожен PoE-порт віддає до 30 Вт, загальний бюджет PoE — 65 Вт, блок живлення вбудований. Комутатор працює одразу після ввімкнення, без жодних налаштувань, і розрахований на відеоспостереження та невеликі мережі.

Де знадобиться

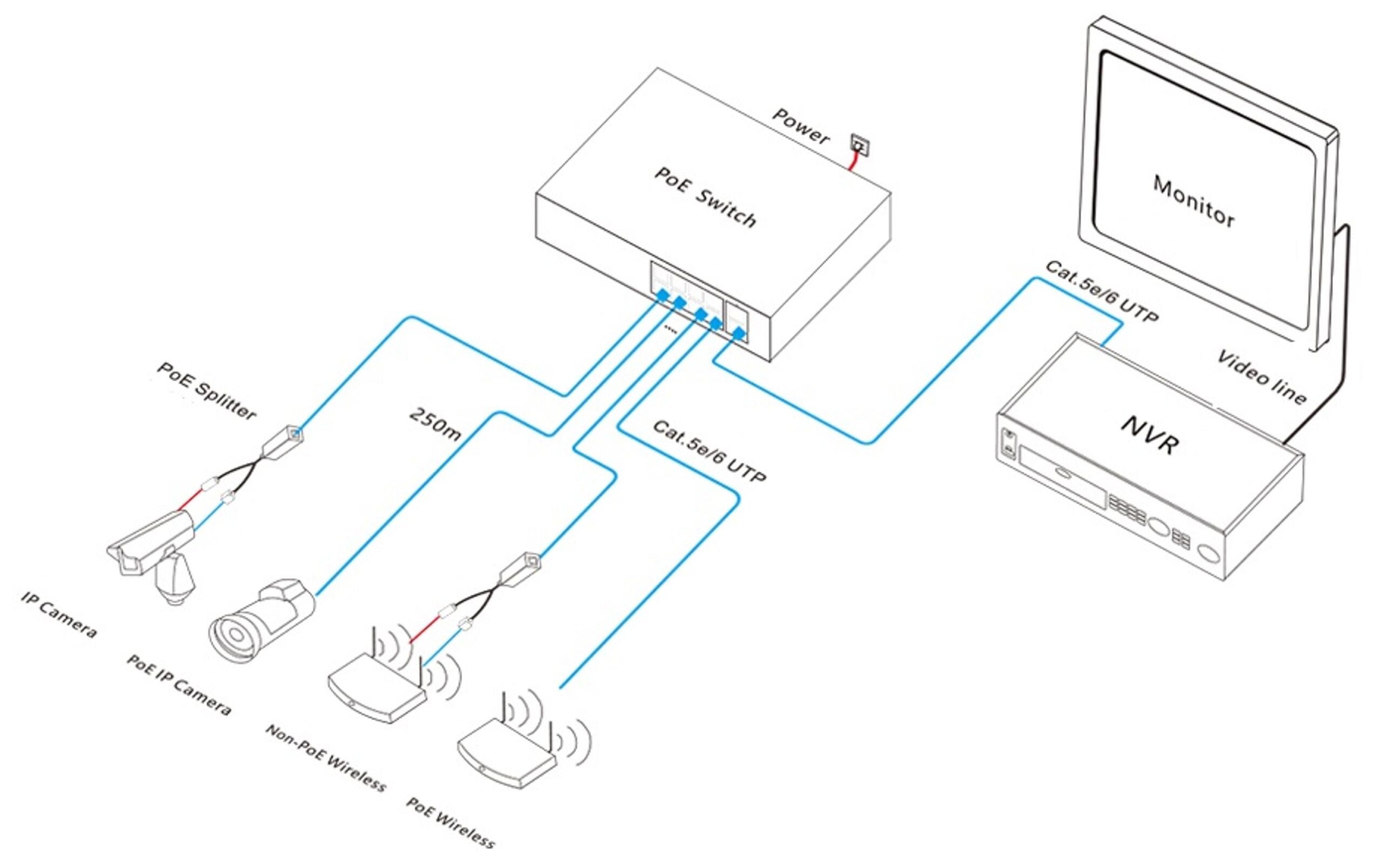

Основне завдання комутатора — невелика система відеоспостереження: кожна з чотирьох IP-камер отримує живлення й передає відео одним кабелем витої пари, а відеореєстратор під’єднується до порту uplink. Так само комутатор живить і з’єднує точки доступу Wi-Fi, IP-телефони, домофони та системи контролю доступу з підтримкою PoE. Якщо камера стоїть далеко, режим Extend дає змогу прокласти до неї лінію завдовжки до 250 м, але швидкість портів 1–4 тоді знижується до 10 Мбіт/с. Пристрої без підтримки PoE можна живити від комутатора через окремий PoE-сплітер.

Переваги

1. Plug and play: комутатор некерований, вебінтерфейсу немає, налаштовувати нічого не потрібно.
2. Слово Smart на корпусі стосується функцій PoE watchdog і режиму Extend, а не керування через інтерфейс.
3. PoE+ за стандартом IEEE 802.3at із підтримкою пристроїв IEEE 802.3af: до 30 Вт на порт і до 65 Вт на всі чотири порти разом.
4. Режим Extend вмикається перемикачем на передній панелі й подовжує лінію до 250 м на швидкості 10 Мбіт/с.
5. PoE watchdog сам перезапускає живлення пристрою, який завис, і не зачіпає інші порти.

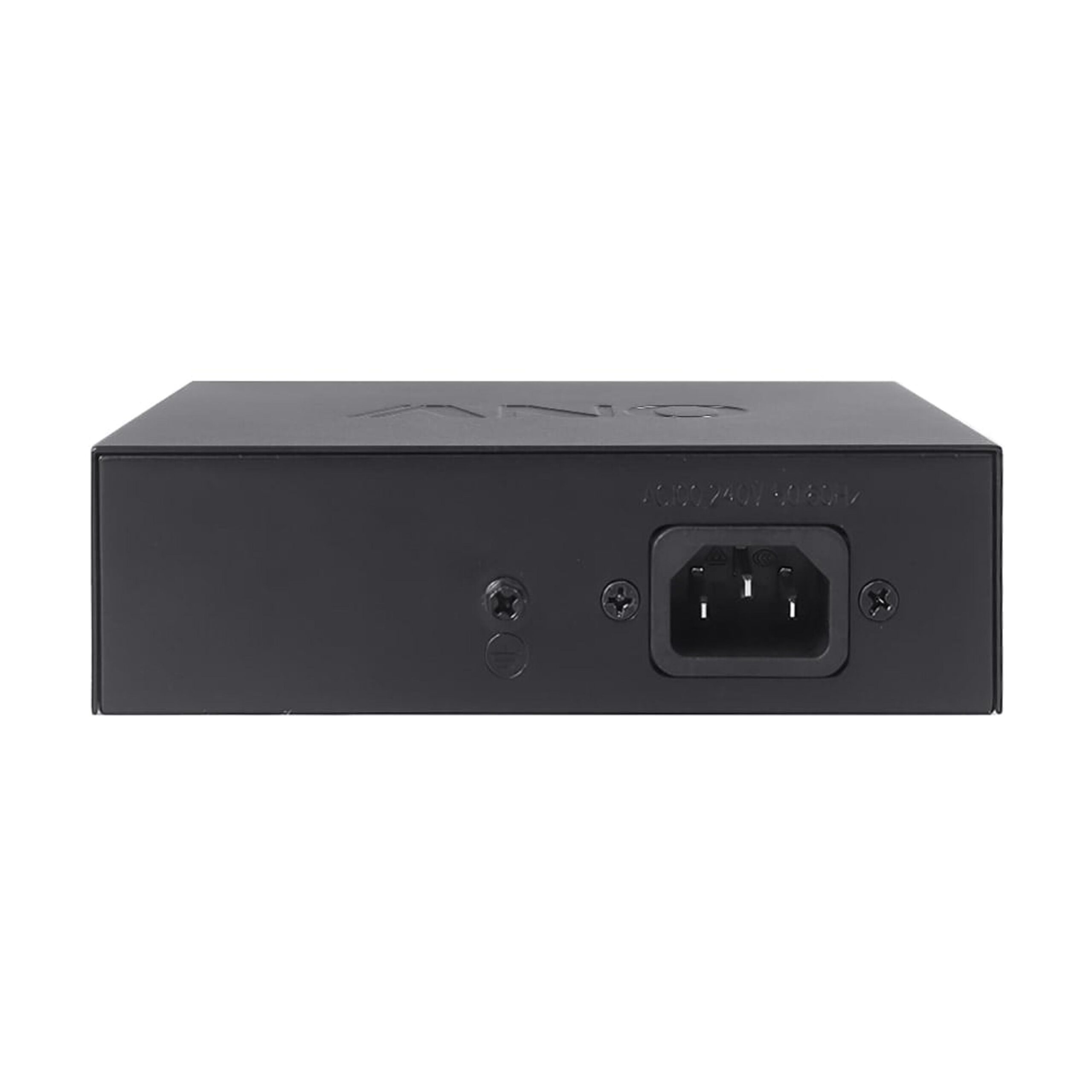

6. Блок живлення вбудований: комутатор під’єднується до електромережі 100–240 В знімним кабелем, зовнішній адаптер не потрібен.

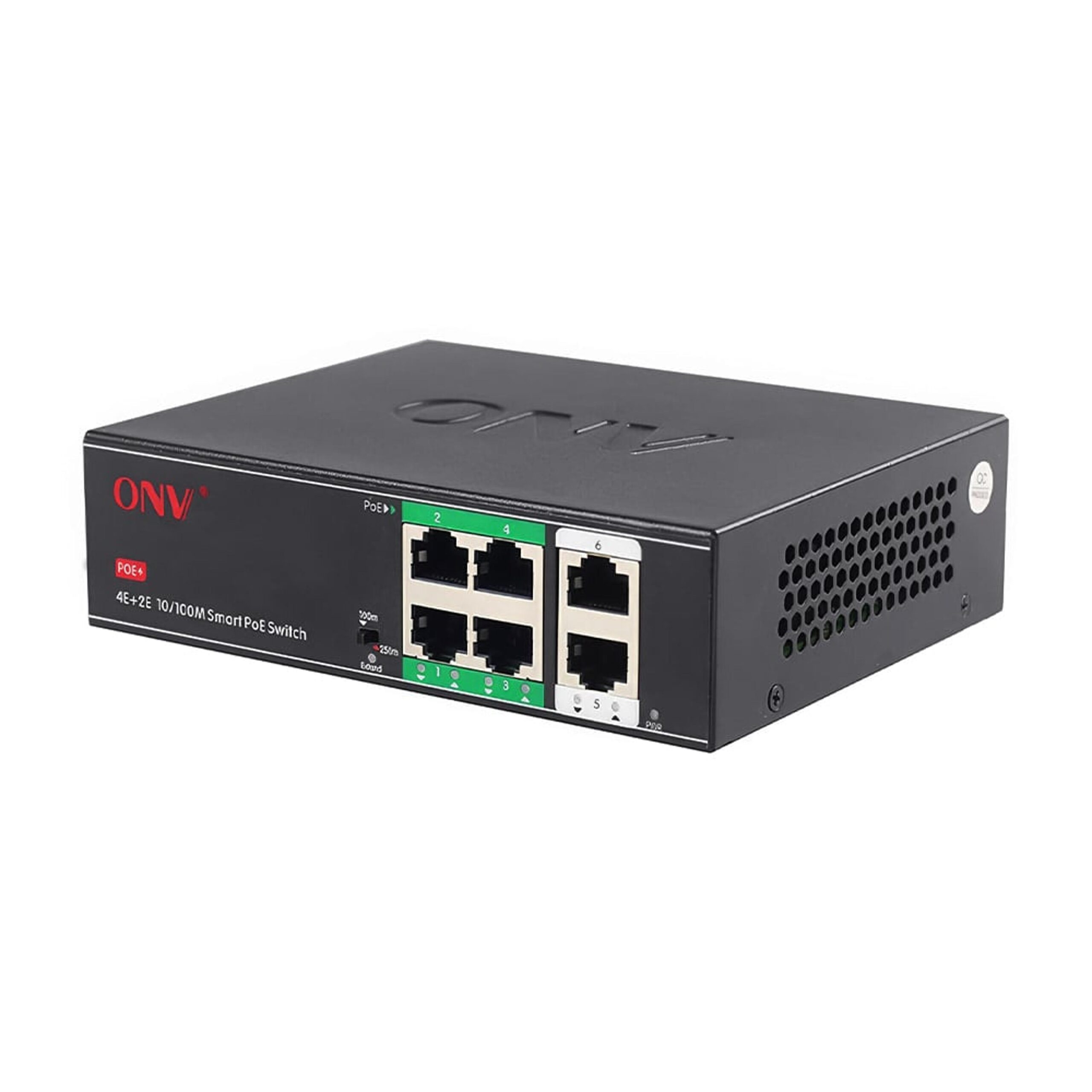

7. Корпус з оцинкованої сталі: вентиляційні отвори з обох боків, гвинт заземлення на задній панелі.
8. Захист від грозових перенапруг 4 кВ (8/20 мкс).

Порти

1. 4 порти RJ45 10/100 Мбіт/с із живленням PoE (порти 1–4).
2. 2 порти uplink RJ45 10/100 Мбіт/с без PoE (порти 5–6) для відеореєстратора, маршрутизатора або іншого комутатора.
3. Усі 6 портів автоматично визначають швидкість і підтримують Auto MDI/MDI-X, тому підходить і прямий, і перехресний кабель.
4. Повнодуплексний і напівдуплексний режими: керування потоком IEEE 802.3x у повному дуплексі та backpressure у напівдуплексі.
5. Дальність у звичайному режимі — до 100 м кабелем категорії 5 і вище на швидкості 100 Мбіт/с.
6. Дальність у режимі Extend — до 250 м на портах 1–4 кабелем категорії 3, 4 або 5 на швидкості 10 Мбіт/с.

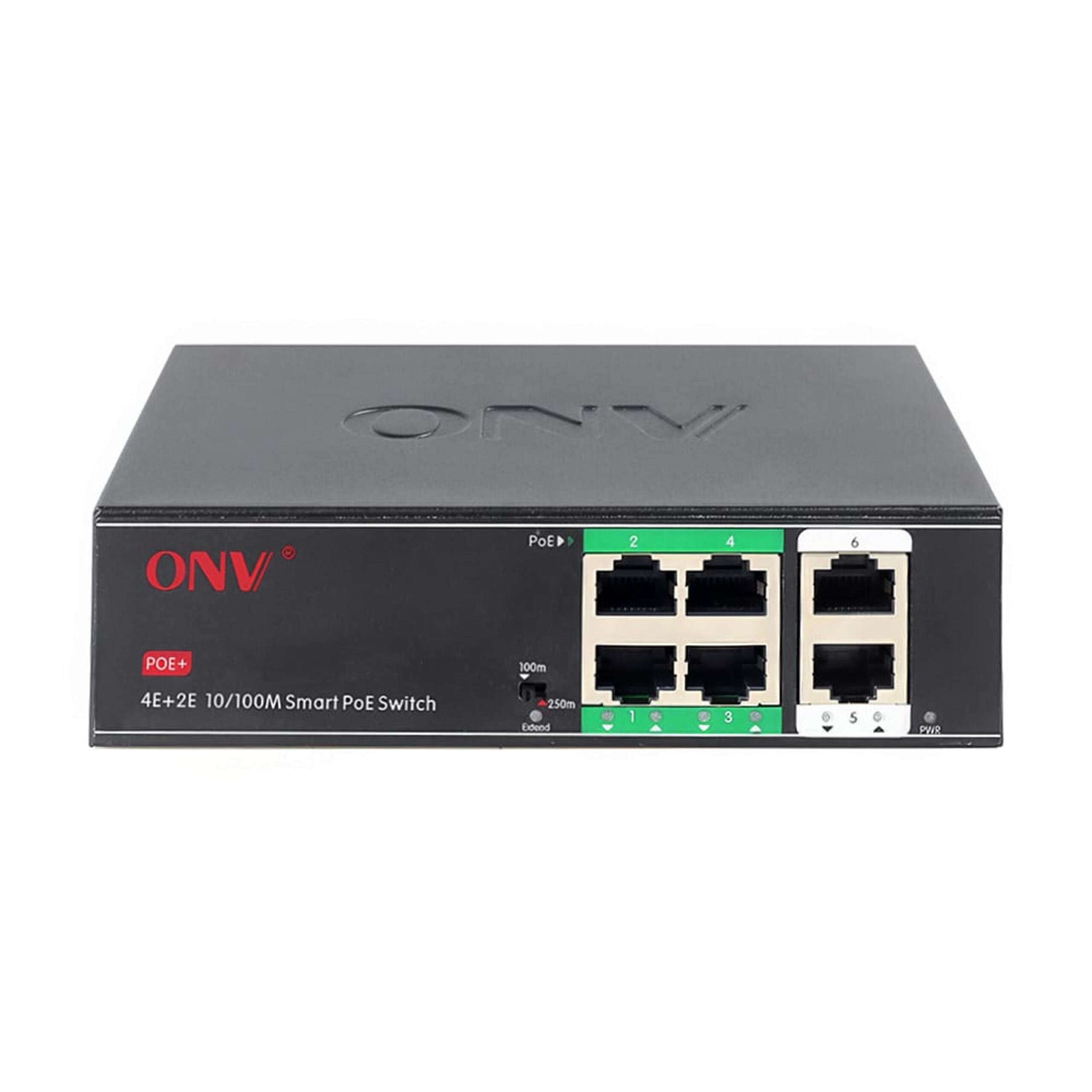

7. Світлодіоди на передній панелі показують живлення (PWR), режим Extend і стан кожного з 6 портів.

Живлення PoE

1. Стандарт PoE+ (IEEE 802.3at), підтримуються й пристрої IEEE 802.3af.
2. До 30 Вт на кожен із портів 1–4.
3. Загальний бюджет PoE — 65 Вт: сумарне споживання всіх під’єднаних пристроїв має вкладатися в цю межу, тож повні 30 Вт одночасно можуть отримувати щонайбільше два порти.
4. Комутатор сам визначає пристрої з підтримкою PoE і подає живлення лише на них, тому звичайні мережеві пристрої під’єднувати безпечно.
5. Розпіновка PoE: 1, 2 (+) / 3, 6 (−), живлення подається чотирма жилами.
6. PoE watchdog увімкнено за замовчуванням: якщо пристрій перестав відповідати, комутатор автоматично перезапускає живлення на його порту, а решта портів працює далі.
7. Перемикач 100m/250m Extend із заводу вимкнений; коли його ввімкнено, усі порти 1–4 одночасно переходять на 10 Мбіт/с, а дальність зростає до 250 м.
8. Разом із режимом Extend вмикається ізоляція портів 1–4 (VLAN): вони не обмінюються даними один з одним, лише з портами uplink; окремо від Extend ця ізоляція не працює.

Основні характеристики

1. Тип: некерований PoE-комутатор, 6 портів RJ45 10/100 Мбіт/с (4 PoE + 2 uplink).
2. Мережеві стандарти: IEEE 802.3, 802.3i, 802.3u, 802.3x; PoE — IEEE 802.3at (PoE+), сумісний з 802.3af.
3. Комутаційна здатність 1,6 Гбіт/с, швидкість пересилання 0,89 млн пакетів/с (кадри 64 байти), режим store-and-forward без блокування.
4. Таблиця MAC-адрес — 1K, максимальний розмір кадру — 1536 байт.
5. Бюджет PoE 65 Вт, до 30 Вт на порт.
6. Живлення: вбудований блок AC 100–240 В, 50–60 Гц, 1,0 А, роз’єм IEC C14; споживання в режимі очікування менше 3 Вт.
7. Корпус з оцинкованої сталі, чорний, ступінь захисту IP30 (для приміщень).
8. Робоча температура від −20 до +55 °C, вологість 5–90 % без конденсату; зберігання від −40 до +80 °C, вологість 5–95 %.
9. Захист від грозових перенапруг 4 кВ (8/20 мкс); сертифікати CE, CE/LVD EN 62368-1, FCC Part 15, RoHS, CCC.
10. Розміри 142,5 × 115 × 40 мм, вага 0,55 кг (в упаковці 0,8 кг); встановлення на стіл або на стіну, вушка для настінного кріплення купуються окремо.

Комплектація

1. PoE-комутатор ONV-H1064PSD — 1 шт.
2. Кабель живлення змінного струму — 1 шт.
3. Інструкція користувача — 1 шт.
4. Гарантійний талон і сертифікат відповідності — 1 шт.
